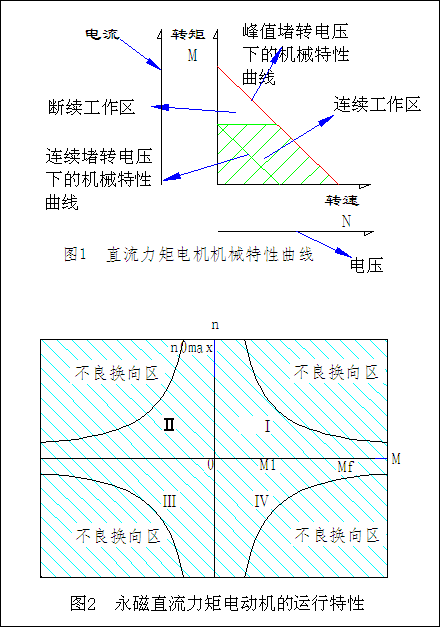

我公司生產的直驅電機永磁式直流力矩電動機屬于一種低轉速、大扭矩、可以堵轉的伺服電動機，由于直驅電機（直流力矩電機）的特殊性能，選用時按堵轉轉矩和轉速來選用，正弦波無刷直驅電機則是無電刷的力矩電機，也是高性能伺服電機的一種，可以按有刷直流力矩電機的應用方法使用和選用。圖1為永磁直流力矩電動機的工作特性，永磁直流力矩電動機，根據電機規格表中的峰值堵轉轉矩和最大空載轉速作出特性曲線，再根據連續堵轉轉矩指標作出連續工作區，被選電機的峰值堵轉轉矩必須大于最大負載轉矩，包括摩擦轉矩和加速轉矩，并留一定的安全系數，而對應連續工作區的轉矩、轉速又能滿足負載工作點長期運行的要求，同時電機的外形安裝尺寸和重量也應符合要求。

圖2表示直驅電機（直流力矩電機）的運行特性。圖上是由一系列速度-轉矩特性所組成。橫坐標代表轉矩，縱坐標代表轉速，每一斜線代表某一電壓下的速度-轉矩曲線。這組曲線可以提供力矩電機在任何速度、轉矩或外加電壓情況下工作點的情況（4象限運行）。標有4個雙曲線以外的區域?yàn)閾Q向不良區。

Ⅰ象限運行在正向轉矩、正向轉速，為電動運行狀態。

Ⅲ象限運行在負向轉矩、負向轉速，電壓為負，亦為電動運行狀態。

Ⅱ象限運行在負向轉矩、正向轉速，為發電運行狀態或制動運行狀態。相當于電機被外機械拖動超過給定控制電壓方向的轉速；或大于電機負向轉矩而拖動電機正向旋轉。

Ⅳ象限運行在正向轉矩、負向轉速，為制動運行狀態或發電運行狀態。相當于負載大于電機堵轉轉矩而拖動電機反向旋轉；或在負向電壓下拖動電機超過給定控制電壓方向的轉速。

根據以上力矩電機的四象限運行特性就可以靈活地選用電機以適應各種系統運行狀態。

用戶選用直驅電機（直流力矩電機）由于對直驅電機（直流力矩電機）還不太了解，常產生一些誤區，需要解釋清楚：

1）按功率瓦數來選用

實際直驅電機（直流力矩電機）輸出力矩大，而功率并不大（因轉速低），而產品手冊上給出的峰值控制功率和連續控制功率是提供設計功率放大器用的輸入控制功率，并非一般電機的額定功率。

2）將峰值堵轉轉矩作為長期使用的額定轉矩

實際峰值堵轉轉矩是提供起動或瞬間加速用的轉矩，不能長期堵轉使用，否則電機會過熱甚至燒毀。

3）要求在開環下調電壓達到低的速度

實際開環調電壓低速不穩定，或抖動、或停轉，必須在閉環控制下才能達到很低的速度。
